Produktgruppe Haustechnik
Produkt 5600
Gaswarnauswertegerät für 1 Messfühler
Anwendung von 5600
Die Auswertegeräte 5600 haben in Verbindung mit dem angeschlossenen Messfühler des Typs MF505 folgende Funktion:
- Überwachung der Umgebungsluft auf gefährliche Gaskonzentrationen
- Anzeige der Alarm- und Gerätezustände über Leuchtdioden (LED’s)
- Überwachung der eingestellten Grenzwerte (Alarmschwellen)
- Warnung vor gefährlichen Konzentrationen mittels externen Leuchten und Hupen
- Ansteuerung von geeigneten Gegenmaßnahmen um einem Anstieg der Gaskonzentration entgegenzuwirken
Technische Merkmale
- 1 Messfühler pro Gerät anschließbar
- 3 Alarmausgaberelais
- 2 Alarmstufen (Grenzwerte)
- Alarmstufe 1 selbstlöschend, Alarmstufe 2 speichernd
Aufbau
Ein stationäres Gaswarnsystem besteht aus folgenden Komponenten:
Auswertegerät, Messfühler, Zubehör wie z. B. optische und akustische Signalgeräte, Ventile zum Abstellen der Gaszufuhr und die elektrische Verkabelung der Komponenten.
5600 beinhaltet das Wandgehäuse, die Spannungsversorgung, Alarmausgabe und die Auswerteelektronik für einen Messfühler.
S Element zur Befestigung des Gaswarngeräts auf der Tragschiene TS35 (35mm) in einem Schaltschrank.
Optionales externes Hupenreset
Ist zur Signalisierung des Gasalarms eine Hupe/Sirene vorgesehen, kann durch das externe Hupenreset der akustische Alarm vorzeitig, d. h. bei noch anstehendem Alarm 1 oder 2, abgeschaltet werden. Das externe Hupenreset besteht aus einem Aufputzgehäuse mit Taster und Halterelais, welches in die Steuerleitung zur Hupe/ Sirene eingebunden wird.
Messfühler
Für die Erfassung von explosiblen (gefährlichen) Gaskonzentrationen stehen unterschiedliche Messfühlertypen zur Auswahl. Die Auswahl wird nach Einsatzgebiet und der zu erfassenden Gasart vorgenommen.
Zubehör
Um Ihnen ein komplettes Gaswarnsystem anbieten zu können, haben wir ein breit gefächertes Sortiment an Signalleuchten, LED-Signalsäulen, akustischen Signalgebern, Wand-/ Schaltschrankeinbaugehäuse, Notstromversorgungen, Alarmkontakt-Verdoppelungen usw. in unserem Lieferprogramm.
Gebrauchsanleitung
Produkt SG440
Gaswarnauswertezentrale für 1 bis zu 4 Messfühler
Anwendung von SG440
Die Auswertezentrale SG440 hat in Verbindung mit den angeschlossenen Messfühlern des Typs MF505.. folgende Funktion:
- Überwachung der Umgebungsluft auf gefährliche Gaskonzentrationen
- Anzeige der Alarm- und Gerätezustände über Leuchtdioden (LED’s)
- Überwachung der eingestellten Grenzwerte (Alarmschwellen)
- Warnung vor gefährlichen Konzentrationen mittels externen Leuchten und Hupen
- Ansteuerung von geeigneten Gegenmaßnahmen um einem Anstieg der Gaskonzentration entgegenzuwirken
Technische Merkmale
- Modularer Aufbau
- Bis zu 4 Messfühler anschließbar
- Störungsüberwachung
- Zwei Alarmstufen pro Messfühler
- Alarmstufe 1 selbstlöschend, Alarmstufe 2 speichernd
Aufbau
Ein stationäres Gaswarnsystem besteht aus folgenden Komponenten:
Auswertegerät, Messfühler, Zubehör wie z.B. optische und akustische Signalgeräte, Ventile zum Abstellen der Gaszufuhr und die elektrische Verkabelung der Komponenten.
Grundgerät beinhaltet das Wandgehäuse, die Spannungsversorgung, Alarmausgabe und die Auswerteelektronik SH441 für zwei Messfühler.
Ausbaustufe I wird über die Steckkarte HR442 (Hupenreset) realisiert. Die Steckkarte besitzt einen weiteren potentialfreien Wechselkontakt über den der akustische Alarm vorzeitig abgeschaltet werden kann.
Ausbaustufe II beinhaltet eine zweite Auswerteelektronik SH441 (Steckkarte) für den Betrieb von zwei weiteren Messfühlern.
Optionales externes Hupenreset
Ist zur Signalisierung des Gasalarms eine Hupe/Sirene vorgesehen, kann durch das externe Hupenreset der akustische Alarm vorzeitig, d. h. bei noch anstehendem Alarm 1 oder 2, abgeschaltet werden. Das externe Hupenreset besteht aus einem Aufputzgehäuse mit Taster und Halterelais, welches in die Steuerleitung zur Hupe/ Sirene eingebunden wird.
Messfühler
Für die Erfassung von explosiblen/gefährlichen Gaskonzentrationen stehen unterschiedliche Messfühlertypen zur Auswahl. Die Auswahl wird nach Einsatzgebiet und der zu erfassenden Gasart vorgenommen.
Zubehör
Um Ihnen ein komplettes Gaswarnsystem anbieten zu können, haben wir ein breit gefächertes Sortiment an optischen/akustischen Signalgebern, Wand-/Schaltschrankeinbaugehäuse, Notstromversorgungen, Alarmkontakt-Verdoppelungen usw. in unserem Lieferprogramm.
Gebrauchsanleitung
Messfühler MF505X
Für die Gerätetypen 5600 und SG440

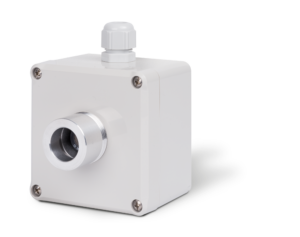

MF5051 – K/A
2-teiliges Kunststoff-/Alugehäuse mit Sensorhalterung

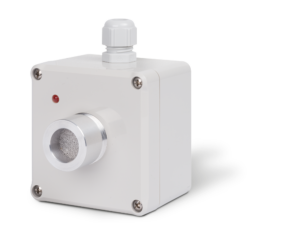

MF5054 – K/A
2-teiliges Kunststoff-/Alugehäuse mit Sensorhalterung
Anwendung
Die Messfühler überwachen in Verbindung mit dem Auswertegeräten des Typs: 5600, SG 440 die Umgebungsluft auf gefährliche Gaskonzentrationen.
Technische Daten
Messprinzip: Halbleiter
Messbereich je nach Gasart (UEG/ppm)
Temperaturbereich: – 10 bis + 40° C
zulässige Feuchte: 30 – 90 % relative Feuchte n. K.
Gas-Leckageüberwachung von:
- Heizräumen
- Gasübergaben
- Blockheizkraftwerke (BHKW)
- Lagerräumen
- Versorgungsschächten, usw.
Überwachbare Gase
Messfühler-Auswahlkriterien
- MF 5051 für saubere, trockene Räume
- MF 5054 für verschmutzte Räume und industrielle Anwendungen
Gebrauchsanleitung MF5051 / Gebrauchsanleitung MF5054
