Produktgruppe Industrie
Produkt GC420 / EC420
Gaswarnauswertecontroller pro Modul bis zu 4 Messfühler und 5 Relaisausgänge
Anwendung vom GC420 Gaswarncontroller
Die Auswerteeinheit GC420 und eventuelle Erweiterungsmodule EC420 haben in Verbindung mit den angeschlossenen Messfühlern des Typs MF420.. folgende Funktion:
- Messung von Gaskonzentrationen in der Umgebungsluft
- Anzeige der Konzentrationswerte über das LC-Display sowie des Alarm- und Gerätezustands über LED’s
- Überwachung der eingestellten Grenzwerte (Alarmschwellen)
- Warnung vor gefährlichen Konzentrationen mittels externen Leuchten und Hupen
- Ansteuerung von geeigneten Gegenmaßnahmen um einem Anstieg der Gaskonzentration entgegenzuwirken
Technische Merkmale
- modular aufgebautes System
- flexibler Einsatz durch Mikroprozessortechnologie
- bis zu 4 Messfühler pro Modul anschließbar (max. 48 Messfühler)
- bis zu 4 Alarmstufen (Grenzwerte) pro Messfühler
- 5 potentialfreie Alarmausgaberelais pro Modul (max. 60)
- Alarmstufen wahlweise speichernd oder selbstlöschend
- Alarmtest ohne Prüfgas
Aufbau
Ein stationäres Gaswarnsystem besteht aus folgenden Komponenten:
GC420 Auswerteeinheit, eventuelle Erweiterungsmodule EC420, Netzteil, Systemverdrahtung, Geräteträger (Wand-/ Schaltschrankeinbaugehäuse), Messfühler, Zubehör wie z.B. Signalgeräte, Ventile zum Abstellen der Gaszufuhr und die elektrische Verkabelung der Komponenten.
Messfühler
Für die Erfassung von explosiblen (gefährlichen) Gaskonzentrationen stehen unterschiedliche Messfühlertypen zur Auswahl. Die Auswahl wird nach Einsatzgebiet und der zu erfassenden Gasart vorgenommen.
Zubehör
Um Ihnen ein komplettes Gaswarnsystem anbieten zu können, haben wir ein breit gefächertes Sortiment an optischen/akustischen Signalgebern, Wand-/Schaltschrankeinbaugehäuse, Notstromversorgungen, Alarmkontakt-Verdoppelungen usw. in unserem Lieferprogramm.
Gebrauchsanleitung
Messfühler MF420
Gasmessfühler zur Erfassung von explosiblen und toxischen Gasen

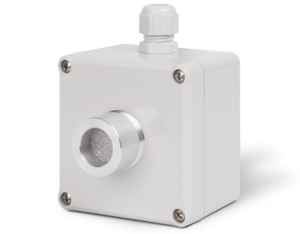

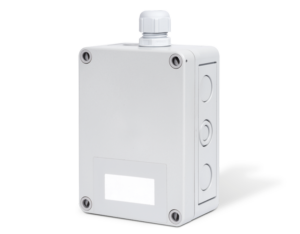

MF420 UEG – K/A
2-teiliges Kunststoff-/Alugehäuse mit Sensorhalterung aus Aluminium und Sintermetallfilter
Messprinzip: Halbleiter und Pellistor
Messprinzip: NDIR (Infrarot)
MF420 TOX – K/A
2-teiliges Kunststoff-/Alugehäuse mit Sensorhalterung
Messprinzip: Elektrochemische Zelle
Messprinzip: NDIR (Infrarot)
Anwendung
Die Messfühler überwachen, in Verbindung mit dem Auswertegeräten des Typs GC420, die Umgebungsluft auf explosible/toxische Gaskonzentrationen.
Technische Daten
Einsatzgebiet
Leckageüberwachung
Messfühler-Auswahlkriterien
Produkt 5600
Gaswarnauswertegerät für 1 Messfühler
Anwendung von 5600
Die Auswertegeräte 5600 haben in Verbindung mit dem angeschlossenen Messfühler des Typs MF505 folgende Funktion:
- Überwachung der Umgebungsluft auf gefährliche Gaskonzentrationen
- Anzeige der Alarm- und Gerätezustände über Leuchtdioden (LED’s)
- Überwachung der eingestellten Grenzwerte (Alarmschwellen)
- Warnung vor gefährlichen Konzentrationen mittels externen Leuchten und Hupen
- Ansteuerung von geeigneten Gegenmaßnahmen um einem Anstieg der Gaskonzentration entgegenzuwirken
Technische Merkmale
- 1 Messfühler pro Gerät anschließbar
- 3 Alarmausgaberelais
- 2 Alarmstufen (Grenzwerte)
- Alarmstufe 1 selbstlöschend, Alarmstufe 2 speichernd
Aufbau
Ein stationäres Gaswarnsystem besteht aus folgenden Komponenten:
Auswertegerät, Messfühler, Zubehör wie z. B. optische und akustische Signalgeräte, Ventile zum Abstellen der Gaszufuhr und die elektrische Verkabelung der Komponenten.
5600 beinhaltet das Wandgehäuse, die Spannungsversorgung, Alarmausgabe und die Auswerteelektronik für einen Messfühler.
S Element zur Befestigung des Gaswarngeräts auf der Tragschiene TS35 (35mm) in einem Schaltschrank.
Optionales externes Hupenreset
Ist zur Signalisierung des Gasalarms eine Hupe/Sirene vorgesehen, kann durch das externe Hupenreset der akustische Alarm vorzeitig, d. h. bei noch anstehendem Alarm 1 oder 2, abgeschaltet werden. Das externe Hupenreset besteht aus einem Aufputzgehäuse mit Taster und Halterelais, welches in die Steuerleitung zur Hupe/ Sirene eingebunden wird.
Messfühler
Für die Erfassung von explosiblen (gefährlichen) Gaskonzentrationen stehen unterschiedliche Messfühlertypen zur Auswahl. Die Auswahl wird nach Einsatzgebiet und der zu erfassenden Gasart vorgenommen.
Zubehör
Um Ihnen ein komplettes Gaswarnsystem anbieten zu können, haben wir ein breit gefächertes Sortiment an Signalleuchten, LED-Signalsäulen, akustischen Signalgebern, Wand-/ Schaltschrankeinbaugehäuse, Notstromversorgungen, Alarmkontakt-Verdoppelungen usw. in unserem Lieferprogramm.
Gebrauchsanleitung
Produkt SG440
Gaswarnauswertezentrale für 1 bis zu 4 Messfühler
Anwendung von SG440
Die Auswertezentrale SG440 hat in Verbindung mit den angeschlossenen Messfühlern des Typs MF505.. folgende Funktion:
- Überwachung der Umgebungsluft auf gefährliche Gaskonzentrationen
- Anzeige der Alarm- und Gerätezustände über Leuchtdioden (LED’s).
- Überwachung der eingestellten Grenzwerte (Alarmschwellen).
- Warnung vor gefährlichen Konzentrationen mittels externen Leuchten und Hupen.
- Ansteuerung von geeigneten Gegenmaßnahmen um einem Anstieg der Gaskonzentration entgegenzuwirken
Technische Merkmale
- Modularer Aufbau
- Bis zu 4 Messfühler anschließbar
- Störungsüberwachung
- Zwei Alarmstufen pro Messfühler
- Alarmstufe 1 selbstlöschend, Alarmstufe 2 speichernd
Aufbau
Ein stationäres Gaswarnsystem besteht aus folgenden Komponenten:
Auswertegerät, Messfühler, Zubehör wie z.B. optische und akustische Signalgeräte, Ventile zum Abstellen der Gaszufuhr und die elektrische Verkabelung der Komponenten.
Grundgerät beinhaltet das Wandgehäuse, die Spannungsversorgung, Alarmausgabe und die Auswerteelektronik SH441 für zwei Messfühler.
Ausbaustufe I wird über die Steckkarte HR442 (Hupenreset) realisiert. Die Steckkarte besitzt einen weiteren potentialfreien Wechselkontakt über den der akustische Alarm vorzeitig abgeschaltet werden kann.
Ausbaustufe II beinhaltet eine zweite Auswerteelektronik SH441 (Steckkarte) für den Betrieb von zwei weiteren Messfühlern.
Optionales externes Hupenreset
Ist zur Signalisierung des Gasalarms eine Hupe/Sirene vorgesehen, kann durch das externe Hupenreset der akustische Alarm vorzeitig, d. h. bei noch anstehendem Alarm 1 oder 2, abgeschaltet werden. Das externe Hupenreset besteht aus einem Aufputzgehäuse mit Taster und Halterelais, welches in die Steuerleitung zur Hupe/ Sirene eingebunden wird.
Messfühler
Für die Erfassung von explosiblen/gefährlichen Gaskonzentrationen stehen unterschiedliche Messfühlertypen zur Auswahl. Die Auswahl wird nach Einsatzgebiet und der zu erfassenden Gasart vorgenommen.
Zubehör
Um Ihnen ein komplettes Gaswarnsystem anbieten zu können, haben wir ein breit gefächertes Sortiment an optischen/akustischen Signalgebern, Motor-/Magnetventile, Not-Aus-Taster, Wand-/Schaltschrankeinbaugehäuse, Notstromversorgungen, Alarmkontakt-Verdoppelungen usw. in unserem Lieferprogramm.
Gebrauchsanleitung
Messfühler MF505X
Für die Gerätetypen 5600 und SG440
MF5051 – K/A
2-teiliges Kunststoff-/Alugehäuse mit Sensorhalterung
MF5054 – K/A
2-teiliges Kunststoff-/Alugehäuse mit Sensorhalterung
Anwendung
Die Messfühler überwachen in Verbindung mit dem Auswertegeräten des Typs: 5600, SG 440 die Umgebungsluft auf gefährliche Gaskonzentrationen.
Technische Daten
Messprinzip: Halbleiter
Messbereich je nach Gasart (UEG/ppm)
Temperaturbereich: – 10 bis + 40° C
zulässige Feuchte: 30 – 90 % relative Feuchte n. K.
Gas-Leckageüberwachung von:
- Heizräumen
- Gasübergaben
- Blockheizkraftwerke (BHKW)
- Lagerräumen
- Versorgungsschächten, usw.
Überwachbare Gase
Messfühler-Auswahlkriterien
- MF 5051 für saubere, trockene Räume
- MF 5054 für verschmutzte Räume und industrielle Anwendungen
Gebrauchsanleitung
